CAT klassifisering av måleinstrumenter

CAT instrument klassifisering er viktig for å kunne avgjøre hvor i elnettet det kan benyttes trygt.

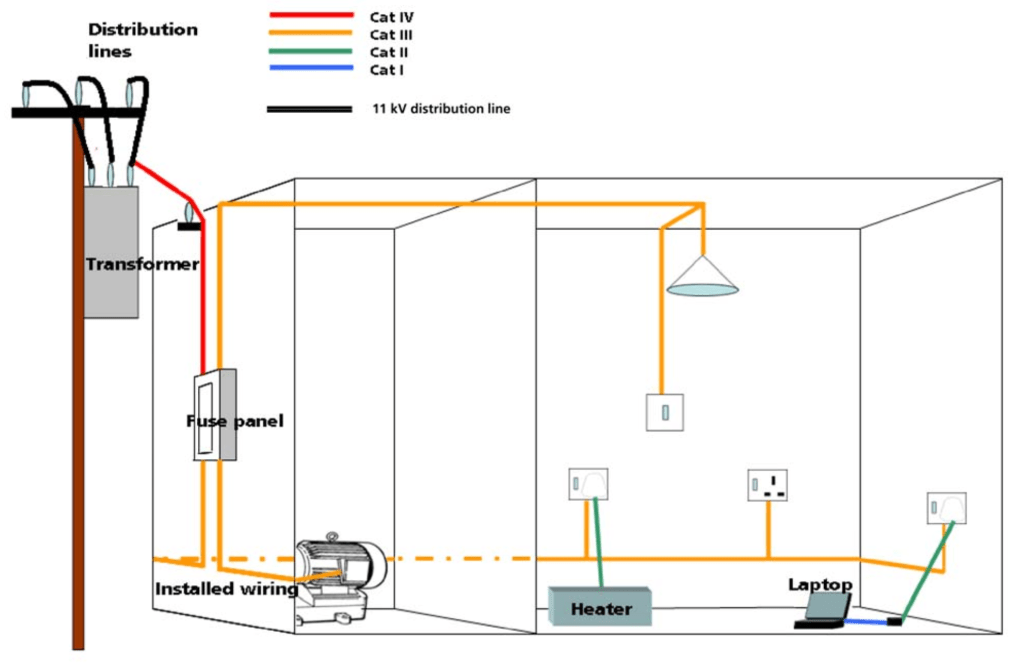

Klassifiseringen er fra I til IV men i praksis er ingen måleinstrumenter lenger i CAT I. De høyeste kategoriene kan brukes nærmest strømkilden og krever derfor den høyeste beskyttelsen.

  • Kategori I gjelder for telekommunikasjon, elektronisk utstyr osv.
  • Kategori II er det lokale nivået, som gjelder for strømdrevet utstyr, bærbare apparater o.l.
  • Kategori III, kalt distribusjonsnivået, gjelder for hoved- eller sekundærstrøm forsyningskretser.
  • Kategori IV, kalt primærforsyningsnivået, gjelder elektrisitetsverkenes strømforsyning med luftledninger eller kabler i bakken til en installasjon.

Last ned Megger sin guide for CAT klassifisering nederst eller les mer på Wikipedia under denne linken: https://en.wikipedia.org/wiki/Measurement_category

DRIFTSSPENNINGTransient OverSPENNING
CAT IVCAT IIICAT IICAT I
150 V4,000 V2,500 V1,500 V800 V
300 V6,000 V4,000 V2,500 V1,500 V
600 V8,000 V6,000 V4,000 V2,500 V
1000 V12,000 V8,000 V6,000 V4,000 V
Source Impedance2 Ohms2 Ohms12 Ohms30 Ohms
Kilde T&M Atlantic
