Hvordan utføres VLF test på energikabler?

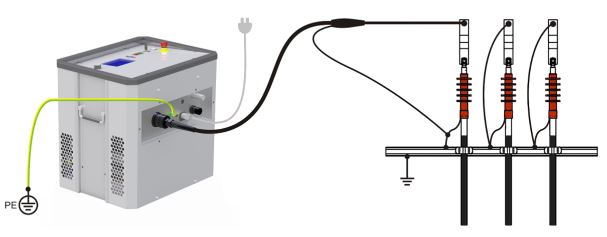

VLF testing av energikabler blir mer og mer vanlig i Norge og har vært vanlig praksis i mange europeiske land i nærmere 30 år. VLF står for «very low frequency» og kalles ofte 0,1 Hz metoden på norsk. Dette er en AC test med høyspent som benyttes på både på PEX kabler og på papir-massekabler, både gamle og nye kabelinstallasjoner.

VLF er en høyspenttest som har til hensikt å knekke kontrollert eventuelle svakheter i en kabel UTEN å være destruktiv på frisk isolasjon. Med andre ord så benyttes VLF test til å verifisere at nyanlegg er ok og at gamle anlegg er friskmeldt.

Kabelsegmenter

VLF metoden ble utviklet for å erstatte tradisjonell høyspent DC testing da det har vist seg at DC testing kan ha en uønsket destruktiv effekt på PEX isolasjon og at DC ikke alltid klarer å knekke enkelte svakheter som skarpe kutt og stikkskader i isolasjonen.

TEST AV NYE ENERGIKABLER, OPPTIL 33 KV NIVÅ:

Benyttet referanse i Norge er IEC 60502-2 som kan sammenfattes slik:

  • VLF test for PEX kabler med 0,1 Hz testfrekvens og 3 x U0 testspenning skal
    påtrykkes i 15 minutter. Fullføres testen uten havari er anlegget godkjent.
  • VLF test for papir-massekabler (PILC) med 0,1 Hz testfrekvens og 3 x U0
    testspenning skal påtrykkes i 30 minutter. Fullføres testen uten havari er anlegget
    godkjent.

VIKTIG MERKNAD:

  • AC testfrekvensen skal være 0,1 Hz og ikke lavere frekvenser som f.eks. 0,01 Hz.
    Benyttes allikevel 0,01 Hz må test tiden forlenges til 10 timer for samme effekt.
  • Alternativ til VLF kan 50Hz AC benyttes i henhold til Cenelec HD 620 S1 og 621 S1
    som anbefaler 2 x U0 i en time på PEX kabler.
  • DC anbefales kun for papir-massekabler.
  • IEEE P400.2/D11 (USA) åpner for VLF testing på kabler opptil 69 kV med 0,1 Hz.

TEST AV EKSISTERENDE/GAMLE KABELANLEGG, OPPTIL 33 KV NIVÅ:

  • VLF test for PEX kabler med 0,1 Hz testfrekvens og 2-2,5 x U0 testspenning skal
    påtrykkes i 60 minutter. Fullføres testen uten havari er anlegget godkjent.
    (Merk at ved havari skal resterende test tid fullføres etter reparasjon. Totalt 60
    minutter. Ved flere enn 3 havarier anbefales ikke flere tester, kabel bør byttes.)
  •  VLF test for papir-massekabler (PILC) med 0,1 Hz testfrekvens og 3 x U0
    testspenning skal påtrykkes i 30 minutter. Fullføres testen uten havari er anlegget
    godkjent.

For mer informasjon om VLF kabeltesting ta kontakt med Megger AS eller last ned vårt Arbeidsblad for temaet her…
