Enkel måling av jordelektroder

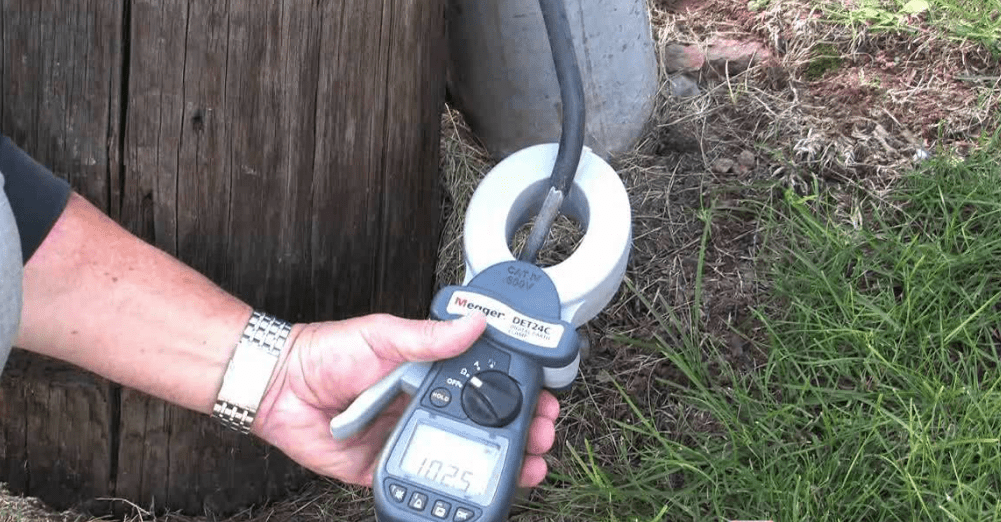

Kontroll av jordelektroder kan enkelt gjøres med en såkalt Clamp-On jordtang, også kalt «stake-less» måling. Her slipper man å sette ut eksterne jordspyd for å måle spenningsfall. Plasser tangen omkring elektroden og les av ohmverdien.

clampon4

Det finnes to hovedfunksjoner til en jordelektrode.

1.Den ene er å begrense berøringsspenningen i forhold til forskriftenes krav, noe som populært kalles ”50 Hz jord”.

2.Den andre er for å håndtere hurtigere spenninger avledet fra overspenningsvern, som primært forårsakes av lyn, og kalles her for impulsjord.

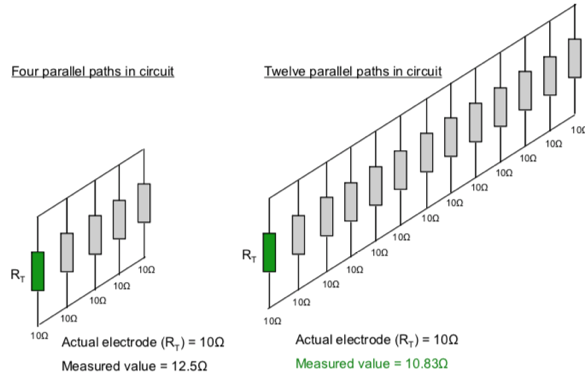

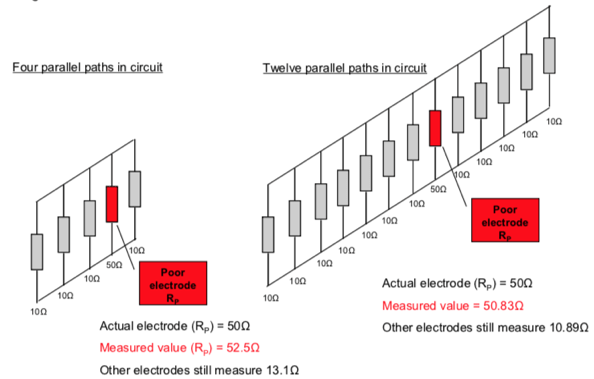

Kontroll av jordelektroder med en clamp-on tang er avhengig av flere jordelektroder, anbefalt minst 4, i nettet for å kunne fungerer. Skal en enkelt jordelektrode testes alene kan man eventuelt koble denne sammen med en midlertidig jordelektrode. Se illustrasjoner over målinger og verdier:

clampon2

clampon-1

Avvik ved slike jordelektrodemålinger under drift kan være i område 7% og det regnes som mer nøyaktig å bruke en spenningsfallmetode der man kan koble elektroden fra anlegget under test.

Les mer om jordtestutstyr her.
