Sikker utladning av energikabler etter høyspent testing eller feilsøking.

Oppladede energikabler der direkte jordes uten en dempet utladning av spenning blir utsatt for en belastning (utlade peak) der kan virke destruktivt på isolasjonen. Derfor er en dempet utladning å anbefale via utladestav med innebygget utlademotstand.
EST utladestaver gir dempet utladning og gir viktig direkte synlig jording!

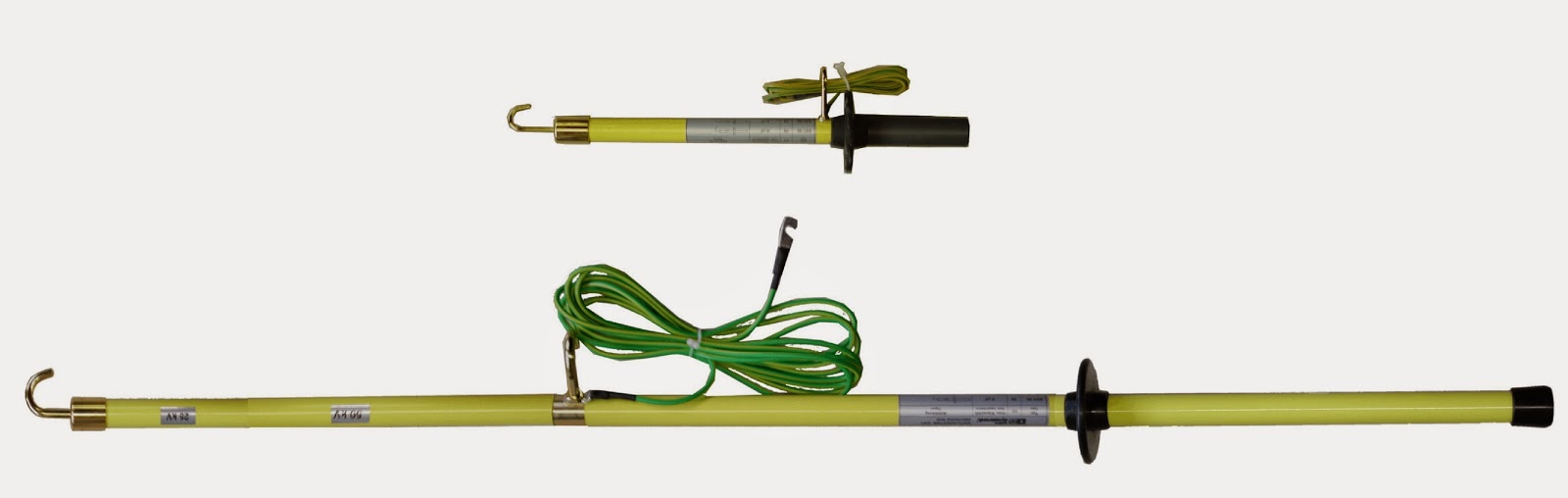

Den mest vanlige modellen for elverk er Seba KMT EST 35 høyspenningsutladestav med innebygget resistor sikrer kontrollert og dempet utlading av spenningssatte kabler opptil 35 kV. Staven er 50 cm lang og veier kun 0,95 kg. Resistor er 10kohm og maks kapasitans er 6 μF. Se modellene her…
PS: Disse stavene kan leveres i flere størrelser med spenninger opptil 150 kV.
Når man utfører høyspent tester på kabler eller feilsøking med høy DC spenning blir kabelkapasitansen på måleobjektet ladet opp og dette representerer en farlig mengde energi gitt vedformelen:
                                                                              P = U2xC/2
Derfor, etter at en måling, skal kabelen under test utsettes for en kontrollert og dempet utladning med en direkte, synlig jording.
Instruksjoner og normer for utladning, jording og kortslutning omhandles i bl.a.
Følgende normer:
DIN EN 50191 / VDE 0104 01/01
DIN VDE 0105-100 06/2000
DIN EN 61230 91/96
DIN EN 61219 01/95
Utladningstiden beregnes ved formelen:
                                                                              Τ=RxC (s/MΩ/μF)
Etter 5-10 τ (maks. 5 s) har spenningen falt til et ufarlig nivå. I tuppen av EST utladestaven, som en oppladet kabel berøres med, har Seba KMT utladestavene en utlademotstand som begrenser strømmen og sikrer en dempet utladning. I løpet av et brøkdels sekund, har mesteparten av ladningen i kabelen blitt ladet ut og en destruktiv sjokkutladning og mulig gjenoppladningseffekt er dermed eliminert.
