Innledningsvis bør det nevnes at dette er en TDR forlokaliseringsmetode for høyohmige vanskelige kabelfeil hvor en støtspenningsgenerator benyttes til å havarerer feilen. Metoden er fortrinnsvis nyttig på lange kabler, mange kilometer, og spesielt på papirkabler (PILC).

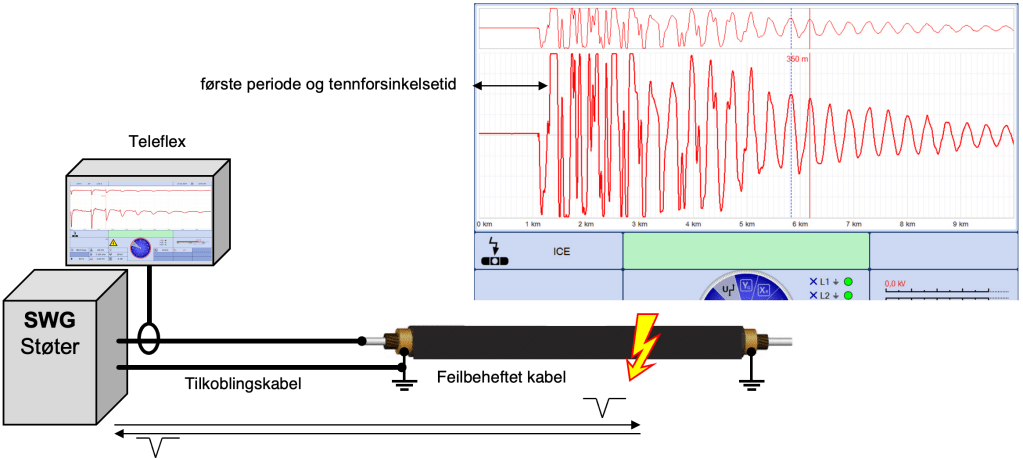

Denne metoden er sammenlignbar med Decay, men fungerer ikke kapasitiv, men induktiv ved å dekoble strømmen. I stedet for å bruke en kondensator for dekobling, brukes en spole eller transformator. Vanligvis brukes Rogowski-spoler. Standard ICE-metode gjøres med en høyspent støtspenningsgenerator. En kapasitiv utladning av støtgeneratoren via kulegap utløser og tenner feilen i kabelen (måleobjektet) og skaper et lysbueoversalg. Dette overslag resulterer i en vandrebølge vist på reflektometeret (TDR).

For evaluering tas den nest største refleksjonen som referanse. Eventuelle refleksjoner som er synlige før denne refleksjonen er forsinket med ioniseringstiden og representerer prosessen der feilen begynner å antennes. Videre beveger en dempet transientbølge seg frem og tilbake mellom feilstedet og støtgeneratoren. Her representerer kondensatoren til støtgeneratoren samt lysbuen i feilstedet en kortslutning for den høyfrekvente bølgen. Resultatet er en oscillasjon hvor periodelengden tilsvarer direkte feilavstanden. Testledningene må trekkes fra for å bestemme feilavstanden.

Feilavstand = lengden på en oscillasjon/periode – testledninger

For å forberede målingen er det svært nyttig å sette avstandsområdet til 5 til 10 ganger kabellengden før du starter målingen. I dette tilfellet bør imidlertid forsterkningen økes i forhold til normal TDR refleksjonsmåling siden signalene mottatt fra dekoblingsspolene er betydelig svakere. En fordel med ICE-teknologien er at dekoblingsspolen er i jordbanen til kabelen. Den utsettes ikke for høyspenning.

Som for alle transiente metoder er ulempen at det kun er informasjon om feilavstanden uten andre detaljer på kabelen eller selve feilen. Presisjonen til transiente metoder er delvis begrenset og kan ikke sammenlignes med vanlige TDR refleksjonsmetoder.

En annen mulighet er å lade kabelen opp til gjennomslagsspenningen med støtgeneratoren med lukket kulegap og deretter bruke selve kabelkapasitansen som kondensator. Med denne metoden kan den tilgjengelige støtspenningskapasitansen økes betydelig, og dette er spesielt nyttig med svært lange kabler. Støtspenningsenergien trenger ikke å løpe fra støtspenningsgeneratoren til feilen da den allerede leveres av kabelen og dens ladede kapasitans. Det er ingen ioniseringstid. Den gjenværende måleprosessen er helt identisk med den vanlige ICE-strømavkoblingsprosessen.
