Strømstyrke viser riktig kabeltrasé.

Måling av strømstyrken fra en kabelsøkersender kan avsløre riktig kabeltrasé i situasjoner der frekvenser smitter over til uønskede ledere i nærheten av den kabel der påvises. Strømstryken vises samtidig med dybdemåling på søkerutstyr som vLoc Pro2, VM 810 og vScan kabeldetektor.

  • Strømstryken er normalt høyest på riktig leder og vesentlig lavere på ledere som signalet har smittet over til.
  • Strømstyrken holder seg nærmest konstant under søket og bare gradvis avta med lengde.
  • En stor endring i strømstyrke kan bl.a. skje når:
    • man kommer over feil leder/kabeltrase
    • når en avgrening har passert (Kirchhoffs strømlov)

Merk at det ikke er strømmen en event. energikabel fører (lasten) som måles med styrken på strømmen fra kabelsøkersenderen!

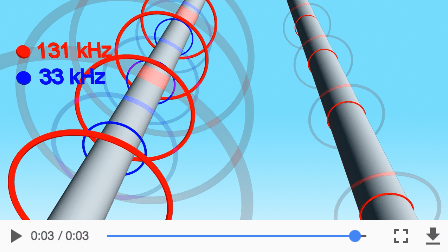

Strøm svekkelse og strømlekkasje vil være mer markant ved høy frekvens (131kHz) enn ved lavere frekvens (33kHz), og en høy frekvens (131kHz) smitter lettere over til nærliggende ledere enn lavere frekvenser (33kHz). Se video:

video

For mer informasjon om dette og andre kabelpåvisningsteknikker kontakt Megger AS på epost post@megger.no .
