Lokalisere kortslutning med kabelsøker

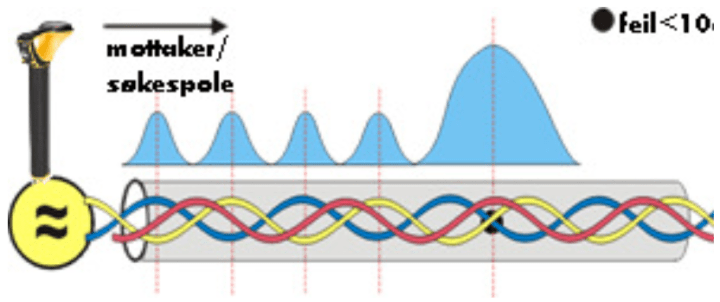

Med den såkalte «drall-metoden» kan man med egnet type kabelsøker punktnøyaktig lokalisere kortslutninger. Lav frekvens under 1kHz benyttes og mottakeren holdes 90 grader i forhold til vanlig søkeposisjon.

korslutning1

Frem til feilstedet identifiseres en pulserende tone i takt med revolveringen i kabelen og etter feilstedet opphører dette samt at feltstyrken forsvinner.

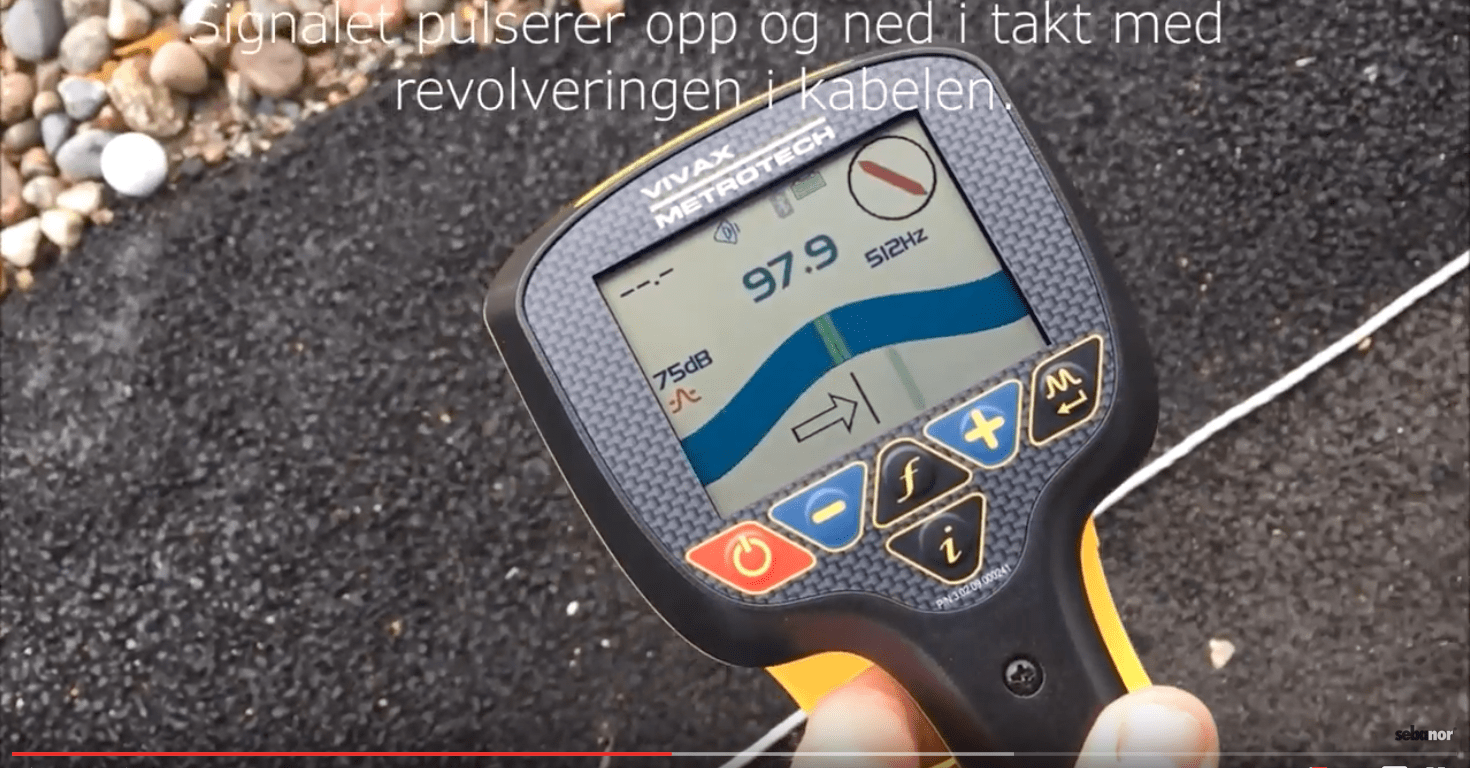

Se video nedenfor der viser metoden i praksis:

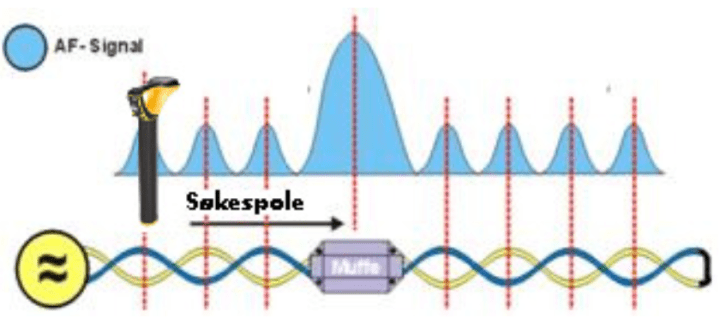

På tilsvarende vis kan skjøter detekteres.

skjoter1

Last ned arbeidsblad på vår kundeside eller kontakt oss på tlf. 22280040 for mer informasjon.
