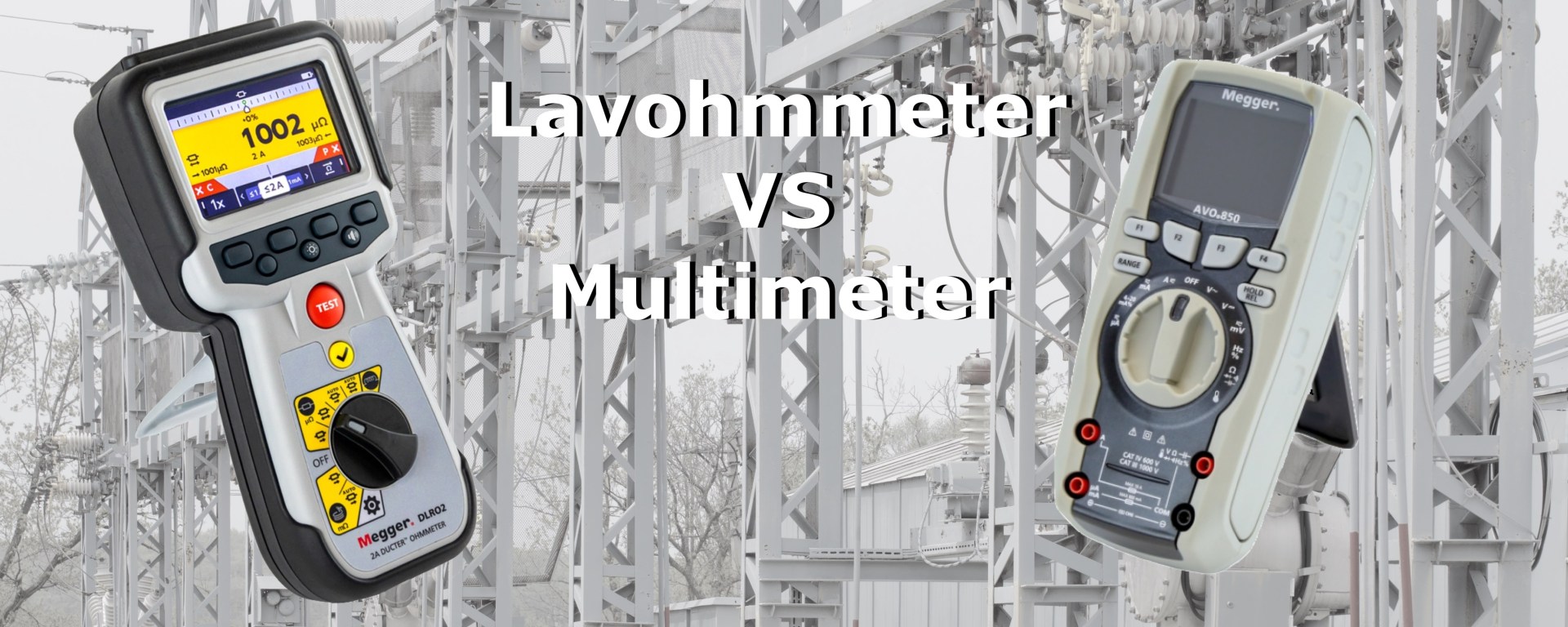

Både et mulitmeter og et lavohmmeter kan benyttes til å måle god elektrisk forbindelse mellom to kontakter, koblinger o.l. men det er vesentlig forskjell i både bruksområde og utstyr.

Hovedforskjellene mellom en DLRO (Digital Low Resistance Ohmmeter ofte kalt lavohmmeter) og et multimeter (DMM) kan deles inn i fire hovedområder: teststrøm, oppløsning, måleteknikk og bruksområde.

Her er de viktigste ulikhetene:

• Teststrøm: Et vanlig multimeter bruker en svært lav teststrøm, ofte rundt 5 mA. En DLRO bruker derimot en betydelig høyere strøm for å få nøyaktige målinger; vanligvis 10 Ampere, men enkelte modeller kan levere helt opp til 600 A.
• Måleoppløsning: Mens et multimeter typisk kan måle ned til en tiendedel eller hundredel av en ohm, kan en DLRO måle helt ned i mikro-ohm (μΩ). En kvalitets-DLRO kan ha en oppløsning helt ned til 0,1 μΩ (mikro-ohm).
• Måleteknikk (Kelvin-bro):
  • Et multimeter bruker to testledninger, noe som betyr at motstanden i selve ledningene og kontakten med testobjektet blir en del av måleresultatet.

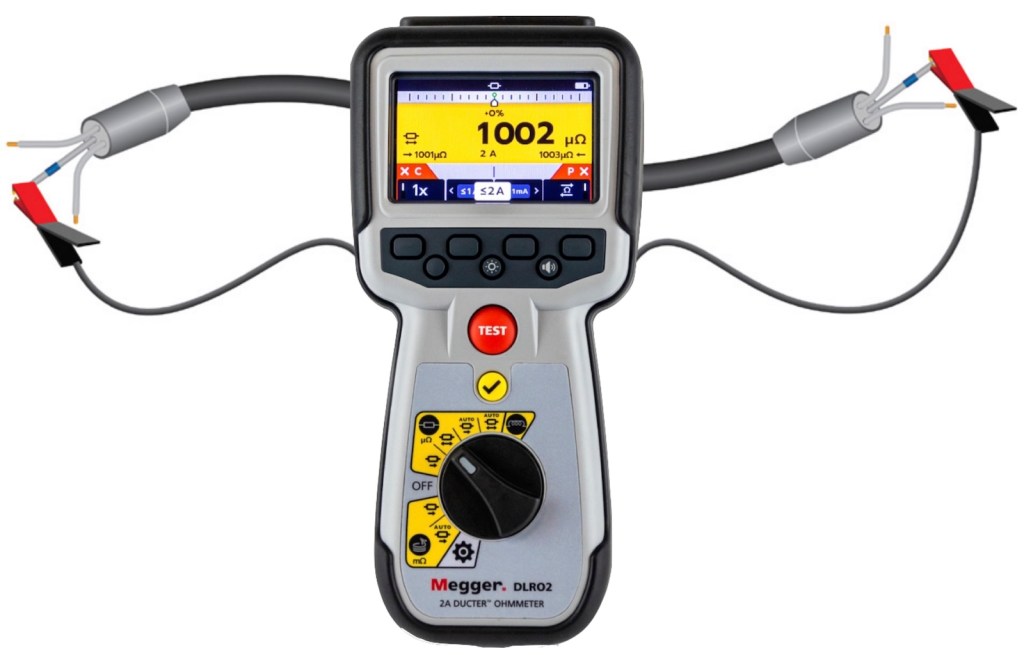

  • En DLRO bruker en 4-leder måleteknikk, også kjent som en Kelvin-bro. Ved å bruke to ledere til å injisere strøm og to egne ledere til å måle spenningsfallet, elimineres motstanden fra testledningene. Dette er helt avgjørende for å få presise målinger i mikro-ohm-området.

• Bruksområde:
  • Multimeteret er utmerket for enkle kontinuitetstester, som å sjekke om en krets er sammenhengende eller finne enkle kablingsfeil.
  • DLRO er nødvendig for målinger under 1 μΩ. Den brukes til kritiske oppgaver der selv en økning på noen få mikro-ohm kan indikere et begynnende problem, slik som i boltede forbindelser, loddeskjøter, jordingssystemer og kontaktflater/koblingsskinner for energioverføring.

Kort oppsummert kan et multimeter ofte vise «0,00 Ω» på en forbindelse som i virkeligheten har en svakhet, mens en DLRO vil kunne avdekke den faktiske motstanden og dermed forhindre potensielle feil eller brann.

Her er de mest sentrale bruksområdene for et lavohmmeter (DLRO):

• Effektbrytere: Kontroll av tilstanden til hovedkontakter i store effektbrytere. Dette gjøres for å sikre at det ikke er forurensning på kontaktene som kan føre til høy motstand og potensiell svikt under drift.
• Forbindelser og skjøter: Verifisering av integriteten til sveiseskjøter, loddeskjøter og boltede forbindelser. Ved boltede forbindelser er det spesielt viktig å kontrollere at boltene ikke er strammet for hardt, da dette kan deformere kontaktflaten og faktisk øke motstanden over tid.
• Samleskinner (Busbars): Testing av skjøter i samleskinnesystemer og andre høy-strømforbindelser. Noen ganger overvåkes motstanden over tid for å se hvordan den endres når skinnene varmes opp til normal driftstemperatur.
• Jernbane: Kontroll av forbindelser mellom skinnene i jernbanesystemer, hvor det er kritisk med lav motstand på grunn av de svært høye trekkstrømmene fra elektriske tog.
• Sikkerhet og jording: Testing av jordingsanlegg for lynvern og systemer for feilklarering (fault clearance) f.eks. lynavleder til vindmøller.
• Energioverføring: Sikre god kontakt i flater for maksimal overføring av energi uten unødig varmegang.

I slike applikasjoner er det nødvendig å bruke en DLRO fremfor et vanlig multimeter, da sistnevnte ofte vil vise 0,00 Ω og dermed skjule feil som kan føre til kostbare havarier.
