RE>Act™-testmodusen er en ny, patentsøkt funksjon for likestrømsisolasjonstesting (DC IR-testing). Hovedformålet er å forbedre nøyaktigheten av DC IR-resultater ved å varsle om og indikere nivået av påvirkning fra reabsorpsjons- eller depolariseringsstrøm etter tidligere tester (eller andre eksterne DC-strømmer) vil ha på etterfølgende isolasjonstester.
Bakgrunn og Problemet med Depolariseringsstrøm
Når en testspenning påføres isolasjon, består den totale målte teststrømmen av tre hovedkomponenter: kapasitiv strøm, resistiv lekkasjestrøm og en langsomt avtagende absorpsjonsstrøm (polarisasjonsstrøm). Absorpsjonsstrømmen skyldes polariseringseffekter i det dielektriske materialet (isolasjonen). Disse polarisasjonsprosessene er svært langsomme, og det tar derfor lang tid å utlade materialet, selv etter at spenningen er slått av.
Når testspenningen er slått av, vil isolasjonsmaterialet begynne å depolarisere, noe som fører til at en depolariseringsstrøm (reabsorpsjonsstrøm) flyter i motsatt retning av polarisasjonsstrømmen. Hvis en etterfølgende isolasjonstest utføres mens denne depolariseringsstrømmen fortsatt flyter skjer følgende:
- Målingen blir for høy: Hvis den nye testen har samme polaritet som den forrige, vil depolariseringsstrømmen redusere instrumentets teststrøm. Dette resulterer i en målbar isolasjonsmotstand som er mye høyere enn den faktiske verdien.
- Målingen blir for lav: Hvis polariteten reverseres, kan de to strømmene legge seg sammen, og den målte verdien kan bli mye lavere enn den faktiske verdien.
Feilaktige målinger kan føre til at dårlig isolasjon godkjennes, eller at god isolasjon forkastes (f.eks. ved Polarisasjonsindeks (PI) tester). Standarder som IEEE43 og IEEE95 anbefaler ofte at isolasjonen utlades i opptil fire ganger varigheten av den siste testen (potensielt i mange timer) for å sikre full utlading, da det antas ingen metode kan vite når isolasjonen virkelig er utladet.
RE>Act™ som Løsning

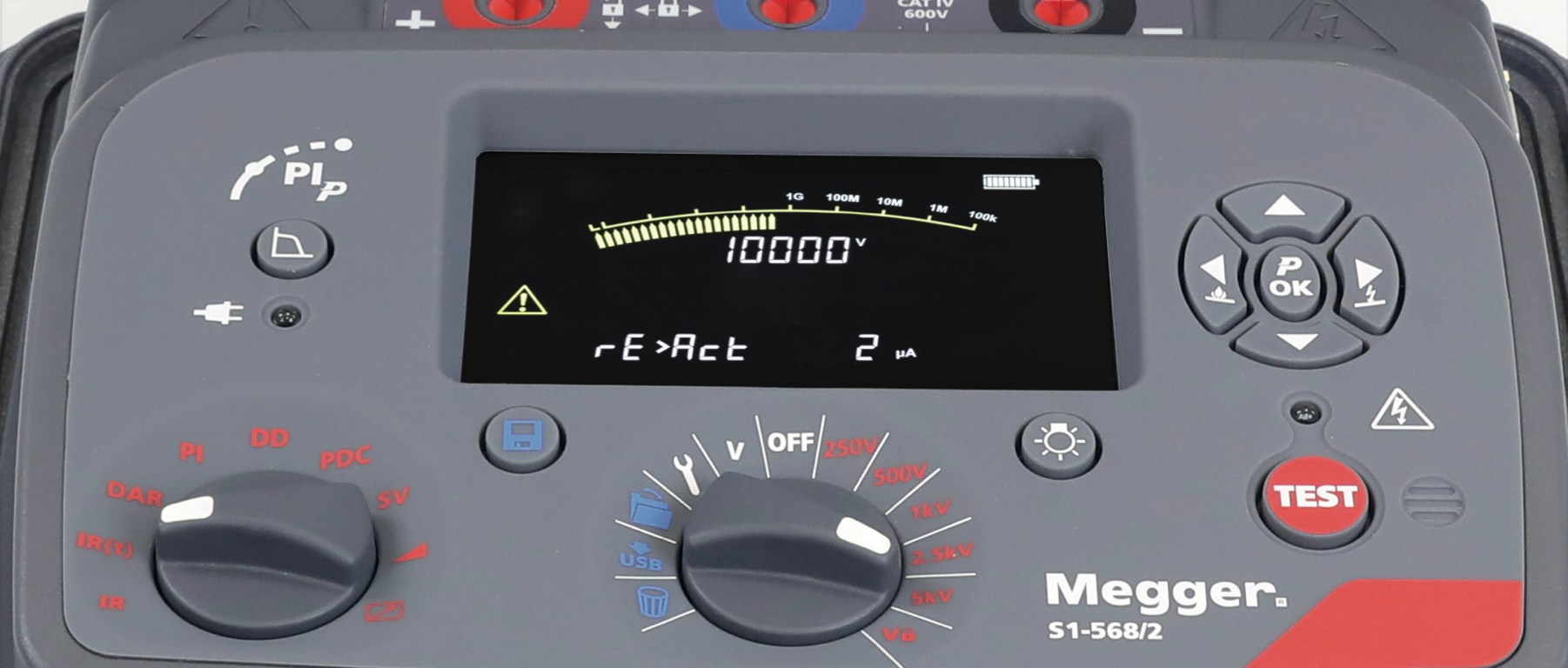

RE>Act™-modusen (kort for Reabsorpsjonsstrømtest) er tilgjengelig på nye MIT og S1 Mk2 instrumenter lansert i august 2025. Den løser utladingsproblemet ved å visualisere prosessen i sanntid.
- Sanntidsmåling: RE>Act™ fortsetter å måle strømmen som kommer inn i instrumentet selv etter at den påførte spenningen blir null. Dette lar brukerne overvåke reststrømmen i sanntid.
- Visualisering av nøyaktighet: Modusen bruker en analog skala for å indikere det nøyaktige verdiområdet for den neste IR-testen som ikke vil bli påvirket av den eksisterende reabsorpsjonsstrømmen.
- Blokkerte områder: Analoge områder som er blokkert indikerer at IR-målingen vil ha en minimumsfeil på 10%, men kan typisk være 100% eller mer feil på grunn av reststrømmen.
- Tidsbesparelse: Operatøren trenger bare å vente til den nødvendige måleskalaen er «opphevet» (blokkene er fjernet). Dette kan redusere unødvendig venting, i motsetning til IEEE-anbefalingene om faste, lange ventetider.
Forbedret Sikkerhet
I tillegg til målenøyaktighet, forbedrer RE>Act™ sikkerheten ved å overvåke faren for returspenning. Returspenning (return voltage) er en farlig tilstand der isolasjonen lader seg selv opp igjen, og potensielt farlig spenning sakte dukker opp igjen. Spenningsmålinger etter en test indikerer kun at det kapasitive elementet er utladet, men den lavere reabsorpsjonsstrømmen kan vedvare.
For å sikre at det ikke er risiko for returspenning, må brukeren vente til reabsorpsjonsstrømmålingen er null. Kun RE>Act™-testmodusen kan overvåke reabsorpsjonsstrømmen.
Nøkkelfordeler
RE>Act™-modusen har følgende nøkkelfordeler: økt målenøyaktighet, forbedret sikkerhet (ved å unngå godkjenning av dårlig isolasjon og eliminere returspenning), og tidsbesparelse ved å redusere utladingstiden. Den kan brukes ved testing av komplekse systemer som transformatorer og langstrakte kabler, hvor utilsiktet lading av andre isolasjonsdeler ofte forekommer og skaper reabsorpsjonsstrømmer.
