Jordfeilsøking i IT nettet er forbundet med en del utfordringer og ved stor jordfeil i IT nett vil spenningen mellom en fase og jord kunne komme ned i 0 volt, mens spenningen mellom den andre fasen og jord er 230 volt.

Ved liten jordfeil (det vil si at isolasjonen mellom fase og jord er lav men ikke helt null) vil spenningene kunne ligge på for eksempel 180 volt mellom den ene fasen og jord, og på 80 volt mellom den andre fasen og jord. Slike «skjevspenninger» indikerer at det er en jordfeil i anlegget, som kan medføre berørings- og brannfare.

Ved jordfeil i anlegget eller tilknyttede installasjoner må jordfeilen utbedres eller utkoples snarest mulig og senest innen 4 uker, ref. REN blad 8031. Ved IT-nett setter everk i Norge normalt en grense på +-40V for å søke etter jordfeil.

Ved jordfeil i 230V nettet vil feilstrømmene være så lave at det ofte ikke resulterer i utkobling av nettet hos kunde da jordfeilstrømmen ved første feil i IT nettet ikke vil bli større en den kapasitive virkningen mellom fase og jord. Dette resulterer i stående jordfeil som igjen kan medføre farlige berøringsspenninger. Det er krav til jordfeilbryter i nye installasjoner i dag, men dette kravet har ingen tilbakevirkende kraft for eksisterende installasjoner uten jordfeil bryter. (Ved jordfeil i 400V nettet vil feilstrømmene være så store at det skal resultere i utkobling hos nett kunde.)

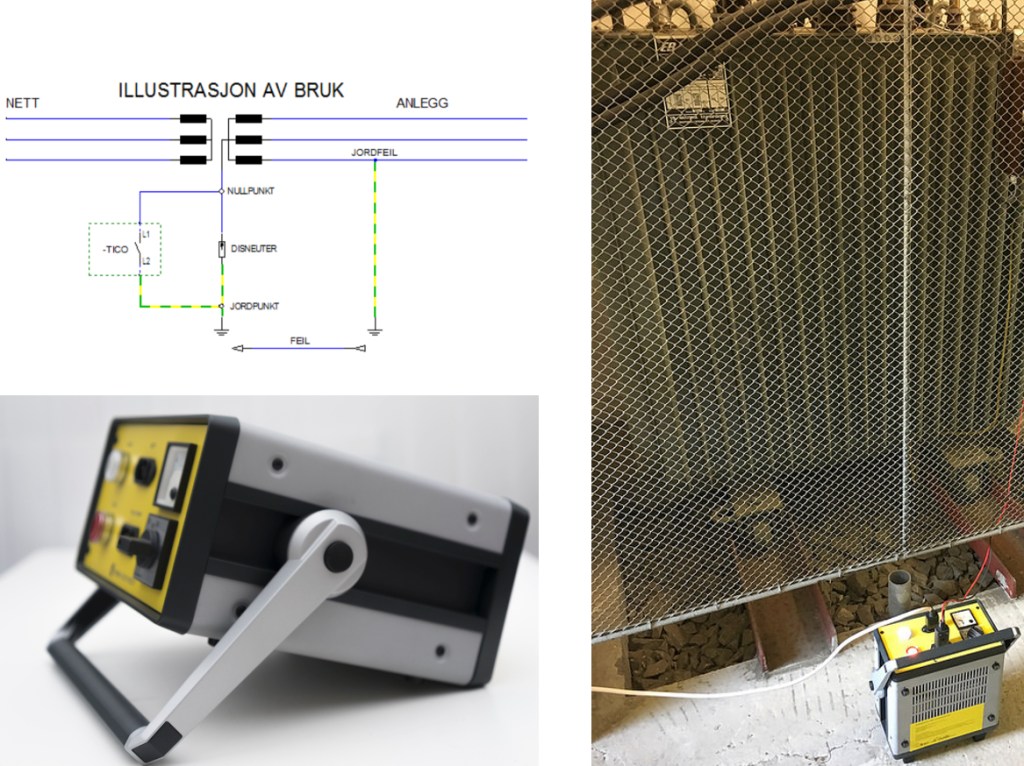

«TICO-Metoden» for lokalisering av jordfeil går ut på at Tico generatoren tilkobles trafoens nullpunkt og til jordpunktet. Gjennomslagsvernet (Disneuter) er da forbikoblet. Tico generatoren kortslutter over disneuter med en justerbar synkron frekvens standardinnstilt på 1,5 sekunder. Dette resulterer i en større strøm som vil gå tilbake til nullpunktet på transformatoren når Tico aktiveres, mens i hvileperioden er strømmen lik null.

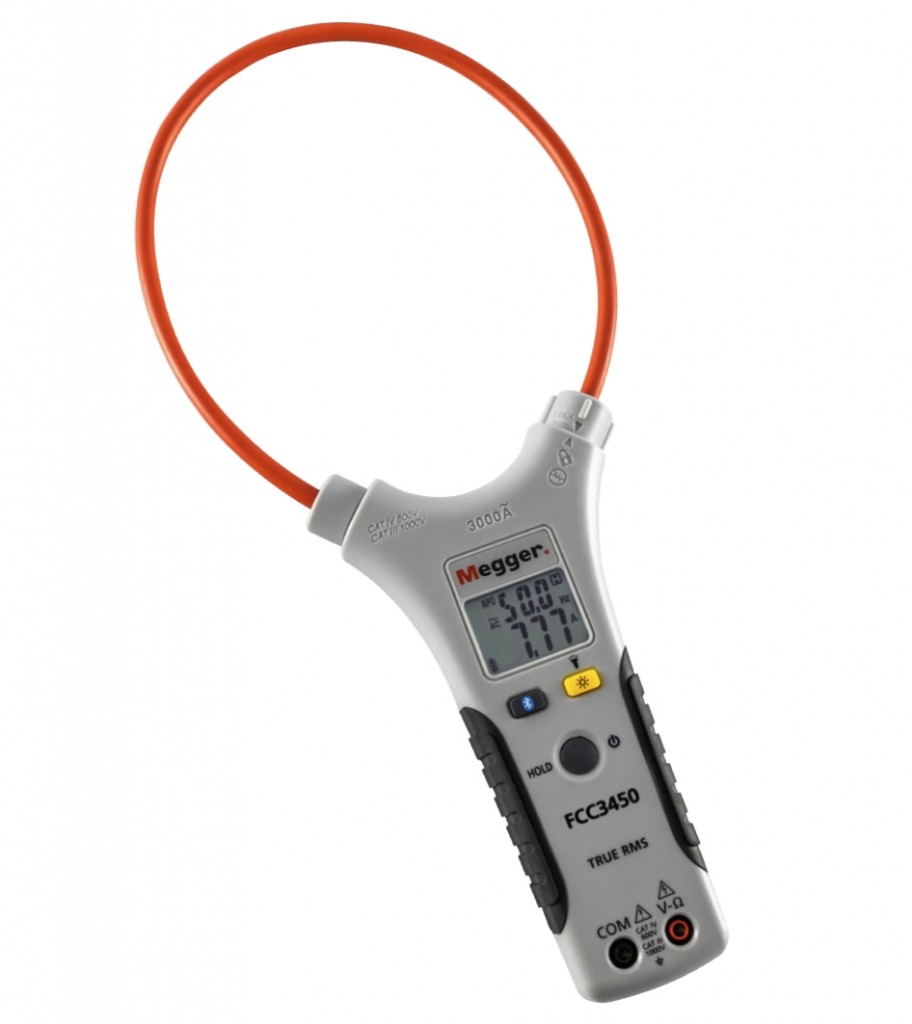

Jordfeilpulsen som genereres løper igjennom nettet til det punkt for den største jordfeilen er og den kan enkelt følges og detekteres med en vLoc3 PRO kabelsøker mottager på nedgravde kabeltrasseer samt under luftlinjer mens i trange lavspentskap medm mange avganger er det mer hensiktsmessig med en flexiclamp meter, Megger FCC345, for å isolere hvilken kabel som har jordfeilen.

Kontakt Megger AS for mer informasjon på post@megger.no .
