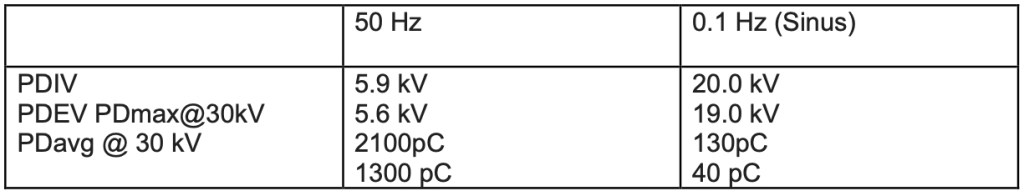

PD fenomener (glimming) i energikabler kan avsløres og lokaliseres med VLF testspenning 0,1Hz som kilde men studier fra Tyskland viser at sinus baserte VLF systemer ikke like effektivt avslører PD der det normalt vil inntreffe ved 50Hz nettdrift. Se tabell nedenfor:

Årsaken er at sinusbasert VLF bare avdekker omkring 75% av alle PD fenomener i kabler sammenlignet med VLF CR og DAC. Dette underbygges i studier gjennomført i Tyskland. Paradokset er at et VLF sinus system trengs når aldringsdiagnose med TanDelta skal foretas siden tapsvinkelen mellom strøm og spenning skal analyseres.

Dermed er det ikke en løsning, eller en kurveform høyspent test, som er optimal for alle målinger og nettopp derfor har Megger utviklet et HV testsystem der inkluderer alle de kjente kurveformene for test og diagnose i ett og samme instrument, TDM 45 eller TDM 6260.

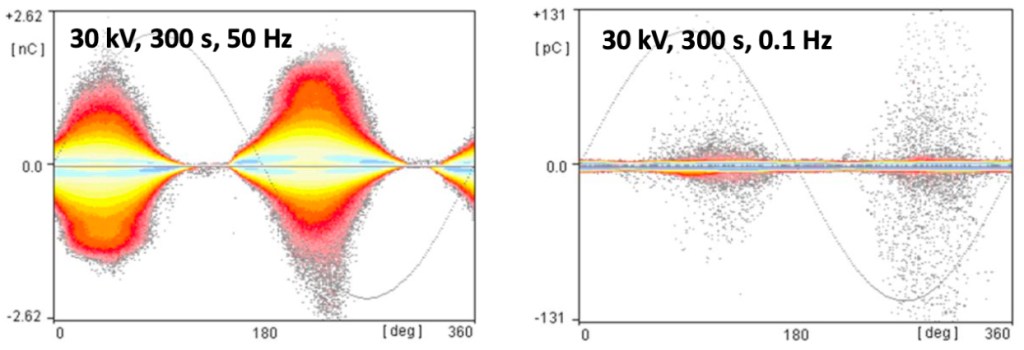

Sinus baserte kurveformer for VLF og PD testing avslører ikke like mye PD problemer (glimming) som VLF CR eller DAC. Nedenfor ser vi resultat fra laboratoriet studie der sammenligner sinus med 50Hz og når PDIV oppstår (overflate PD):

TDM 6260 systemet gir en mulighet til å VLF teste kabler med høyere spenningsnivå opptil 36kV kabler pluss at lengden kabler som kan testes er bedre.

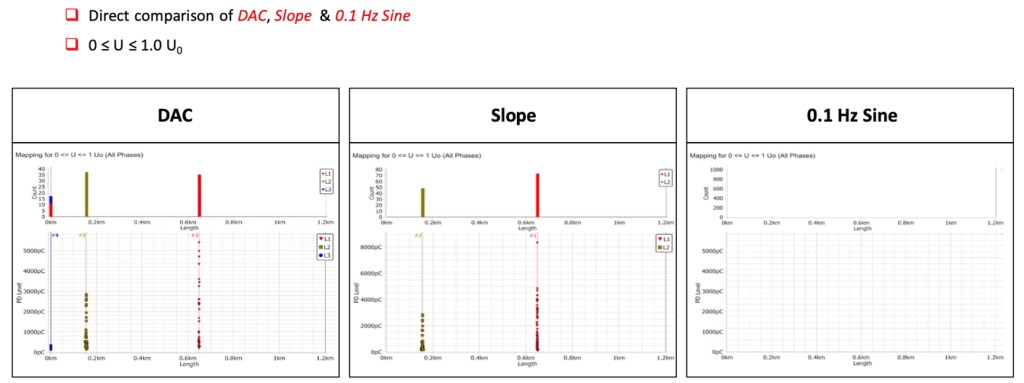

PD testing med sinus kan ikke helt sammenlignes med 50Hz da polaritetsskiftet er omkring 500/600 ganger tregere enn ved 50Hz og 0,1Hz CR. Dette gjør at ionisering og utladnings mekanismer inne i en defekt (isolasjonssvakhet) ikke er de samme som ved nettdrift når sinustesting utføres. VLF sinus systemer er ofte rimeligere sammenlignet med VLF CR og DAC systemer men vil ikke detektere like mye PD problemer. Se sammenligning av alle 3 kurveformer ved PD testing utført på samme kabel nedenfor:
