Ny Høyspent Målebro HVB 10

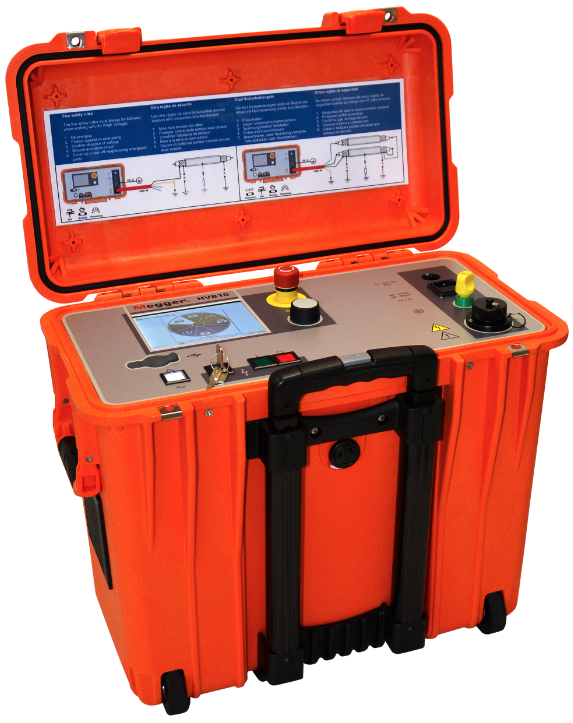

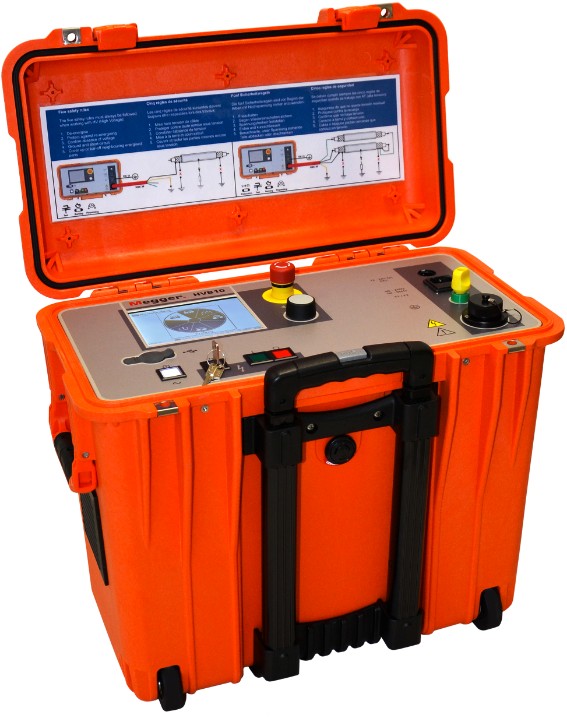

NYHET:  HVB (HIGH VOLTAGE BRIDGE) 10
HVB 10 benyttes til forlokalisering av høyohmige kabelfeil mellom leder-til-leder og leder-til-skjerm. I tillegg har HVB 10 innebygget funksjonaliteten til MFM 10 kappefeilinstrumentet slik at det også kan benyttest til kappefeiltesting, forlokalisering av kappefeil og etterlokalisering av kappefeil med ESG NT galvanometer og jordspyd.



HVB 10 spesielle fordeler:
  • Automatisk test sekvenser og kun en tilkoblingskabel
  • Bi-polar forlokaliseringsteknologi for eliminering av forstyrrelser
  • Meget enkel betjening med en-knapp jogdial kontroll og menyer på stor LCD skjerm
  • Meget høy følsomhet med 5 µV
  • USB rapport mulighet
  • Skrittspennignsmetode for kappefeilsøking
  • Kappefeiltesting og forlokalisering integrert
  • Deteksjon og indikasjon ved feil oppkobling
  • Integrert utladning opptil 25 µF (dvs. kan teste svært lange kabellengder)
  • Integrert oppladbart batteri
Kraftkabler kan ha et tverrsnitt fra 150 mm² til 1200 mm² og lengder kan være fra 500 meter og opp mot noen hundre kilometer.
Maksimal kapasitans som HVB 10 kan lade ut er 25µF @ 10 kV
 →  approximately 50 km @ 10 kV
 →  approximately 200 km @ 5 kV
Hvorfor trenger vi en målebro når det finnes lysbuestabiliseringsmetoder som ARM, ARM Pluss, Decay etc. ???
  • ARM og andre metoder for lysbuestabilisering og TDR (ekkometer) har begrenset rekkevidde og fungerer ikke alltid på lange kabelengder (4-5 km og oppover…)
  • ARM og andre metoder for lysbuestabilisering og TDR (ekkometer) fungerer ikke alltid hvis man har ekstremt høyohmige kabelfeil
  • ARM og andre metoder for lysbuestabilisering og TDR (ekkometer) er påvirket av impedanseendringer langs kabelen (skjøter, ulike kabeltyper skjøtt sammen etc.)
  • Målebro er ikke påvirket slik av impedanse eller lengde
  • Målebro virker så lenge kabelen og feilstedet er innenfor spesifike parametere
  • KONKLUSJON: Målebro og ARM metoder kompletterer hverandre !
LES MER OM NYE HVB 10 PÅ SEBA NOR SINE NETTSIDER, KLIKK HER…
