Electrical Tester – Megger News letter – January 2014: Seba nor AS with world record in TDR measurement

3. September i 2013 var Seba nor AS ved Leif Bjørge Pedersen invitert til Feda av Statnett for å utføre TDR (ekkometer) målinger på NorNed kabelen mellom Norge og Nederland.
Målinger hadde tidligere vært utført men aldri hadde man klart å måle hele strekningen på 580 km. Nytt denne gang var Seba KMT (Megger) sitt nye TDR instrument, Teleflex VX, som man ønsket å test om kunne klare en måling hele lengde.
Nye funksjoner med Teleflex VX gir økt rekkevidde enn hva tidligere har vært mulig grunnet følgende:
  • ny ProRange funksjon der motvirker demping i lange kabler
  • økt utgangsamplitude på 160 volt
  • større pulsbredde med 20 ns … 10 μs

Dette gir i utgangspunktet en standard rekkevidde på utrolige 1280 km ved en pulshastighet på 80 m/μs men på DC link sjøkabler slik NorNed representerer er dempningen av signalene såpass stor at rekkevidde blir betydelig redusert. Derfor var det knyttet stor spenning til om Pedersen klarte å «se» Nederland fra Norge med Teleflex VX instrumentet.

Gleden var derfor stor når dette lykkes. 580 km TDR måling ble utført og kabelens ende i Nederland verifisert og verdensrekorden et faktum.

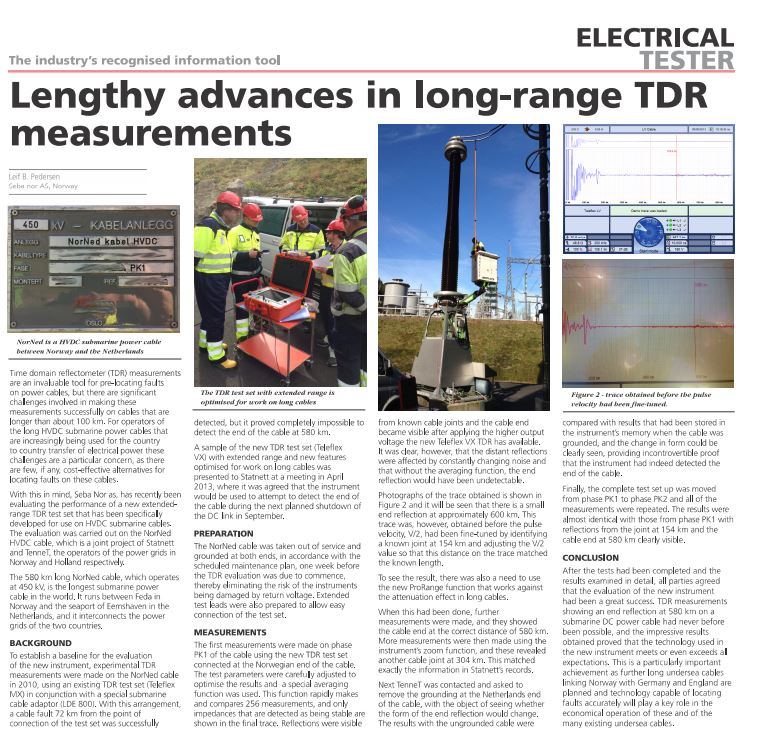

Klikk på bildet ovenfor for å laste ned en engelsk artikkel fra tidsskriftet «Electrical Testing – January 2014» der omhandler disse TDR målingene og hvordan dette forløp.
