Megger VLF SINE 62 skiller seg ut ved å kombinere spenningsprøving og avansert kabeldiagnostikk i ett kompakt system. VLF-testing, integrert Tan Delta og mulighet for PD-diagnostikk gjør at samme apparat kan benyttes både ved idriftsettelse av nye mellomspenningskabler og til tilstandsvurdering av eksisterende kabelnett.

Unik kombinasjon av test og diagnostikk

Tradisjonelt kan komplett testing av mellomspenningskabler kreve flere forskjellige instrumenter og testoppsett. VLF SINE 62 samler de viktigste metodene på én felles plattform:

• VLF-spenningsprøving – dokumenterer at kabelanlegget tåler den spesifiserte prøvespenningen.
• Integrert Tan Delta – måler dielektriske tap og gir informasjon om isolasjonens generelle tilstand og aldring.
• Partiell utladning (PD) – med PDS 62-SIN kan systemet utvides med PD-diagnostikk for å avdekke og lokalisere lokale svakheter i kabel, skjøter og endeavslutninger.
• Kappetesting – kontroll av kabelens ytre kappe og mulighet for feilpåvisning.

Det spesielle er muligheten til å velge testmetode etter behov – eller kombinere metodene for en langt mer komplett vurdering av kabelanlegget.

Fra enkel spenningsprøving til 360° tilstandsanalyse

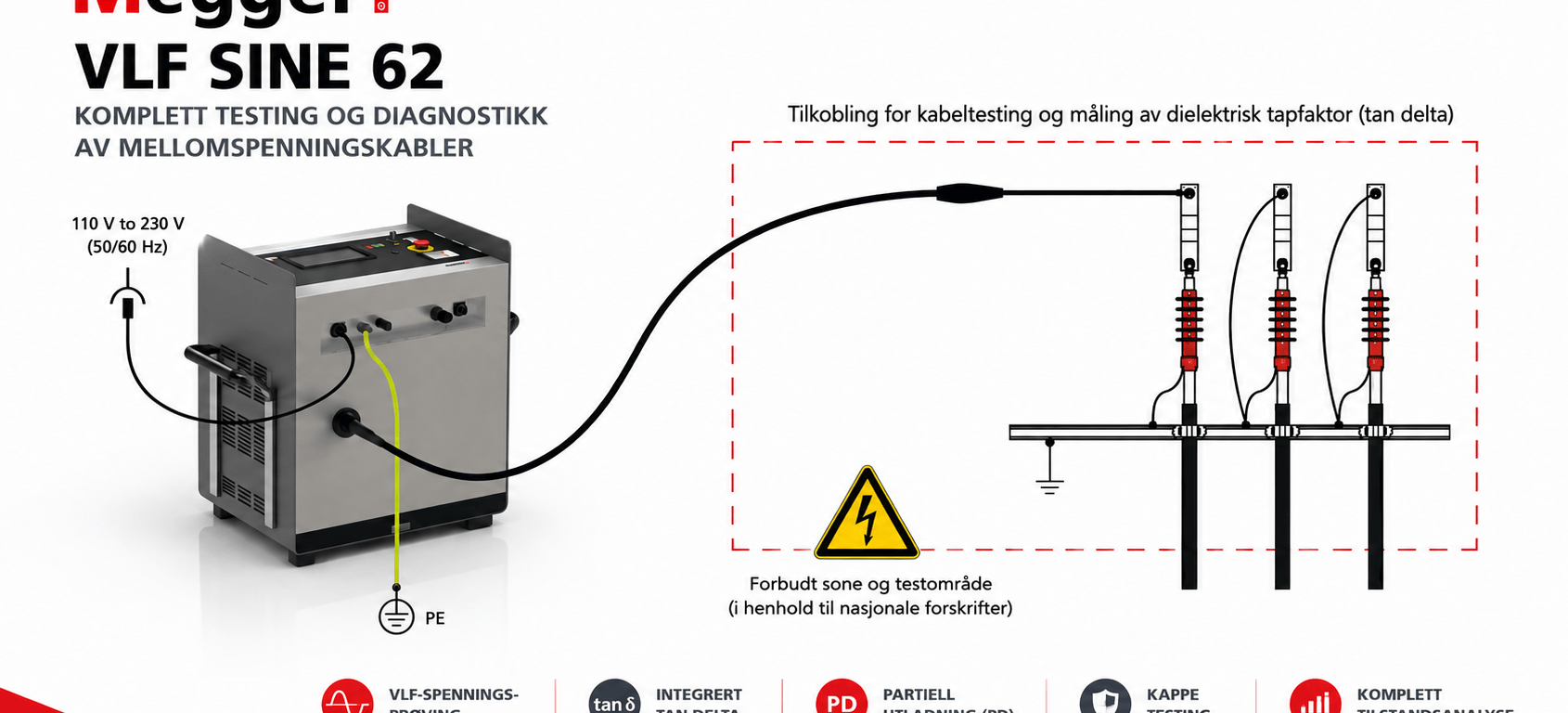

Ved idriftsettelse av nye kabelanlegg kan VLF-spenningsprøving kombineres med PD-måling. Dermed dokumenteres ikke bare kabelens spenningsholdfasthet, men man kan samtidig undersøke om det finnes lokal PD-aktivitet i kabelnettet og avstanden ut til PD aktiviteten.

For eksisterende og eldre kabelanlegg kan Tan Delta og PD kombineres med VLF. Tan Delta gir informasjon om kabelisolasjonens generelle aldring, mens PD-diagnostikken kan avdekke lokale defekter.

Kombinasjonen av VLF + Tan Delta + PD gir derfor det Megger beskriver som en 360° vurdering av kabelens tilstand.

Integrert Tan Delta

En viktig fordel med VLF SINE 62 er at Tan Delta er innebygget i apparatet og benyttes til å avsløre aldringsproblemer i PEX isolasjon (vanntrevekst). Det kreves dermed ikke et separat målesystem.

Resultatene analyseres automatisk og presenteres direkte på instrumentet. Megger oppgir også automatisk datafortolkning i henhold til IEEE 400.2, noe som gjør avansert kabeldiagnostikk enklere å gjennomføre og evaluere.

PD-diagnostikk med PDS 62-SIN

Når VLF SINE 62 kombineres med den kompakte PDS 62-SIN, får man et komplett system for PD-diagnostikk.

Målingene kan evalueres i sanntid, og alle data lagres automatisk. Testsekvensene kan konfigureres med trinnvis veiledning, noe som forenkler gjennomføringen og reduserer risikoen for operatørfeil.

Høy kapasitet – fortsatt mobilt

VLF SINE 62 har en testkapasitet på 1,0 µF ved 0,1 Hz og maksimal prøvespenning. Systemet er beregnet for standardisert 3 × U₀-testing av kabelsystemer opp til 12/20 kV (Um 24 kV) og diagnostikk ved 1,5 × U₀ opp til 26/45 kV (Um 52 kV).

Selve VLF SINE 62 veier kun 60 kg, mens et komplett oppsett med VLF, integrert Tan Delta og PD-kobler veier 75 kg.

Ett system – flere bruksområder

Den store fordelen med VLF SINE 62 er derfor fleksibiliteten. Samme system kan brukes til enkel VLF-spenningsprøving, kappetesting, Tan Delta, PD-diagnostikk – eller en kombinasjon av metodene.

VLF + PD for idriftsettelse.
VLF + Tan Delta for tilstandsvurdering.
VLF + Tan Delta + PD for komplett kabeldiagnostikk.

Resultatet er færre separate instrumenter, enklere feltarbeid og et betydelig bedre beslutningsgrunnlag om kabelanleggets faktiske tilstand.

Kontakt Megger AS for mer informasjon på adressen post@megger.no .
