Sikker spenningsdeteksjon er avgjørende ved arbeid på elektriske anlegg. Standarden EN 50110-1 beskriver hvordan arbeid skal utføres sikkert, og stiller tydelige krav til kontroll av spenningsløs tilstand før arbeid starter.
En grunnregel i standarden er at anlegget alltid skal testes for å bekrefte at det er spenningsløst – det er ikke tilstrekkelig å kun koble ut kursen. Derfor brukes topolet spenningstester som en sikker og pålitelig metode for spenningskontroll.
Kontroll av spenningsløs tilstand
EN 50110-1 bygger på fem sikkerhetsregler:
- Frakoble anlegget
- Sikre mot innkobling
- Kontrollere at anlegget er spenningsløst
- Jorde og kortslutte ved behov
- Beskytte mot nærliggende spenningssatte deler
Ved spenningskontroll anbefales følgende prosedyre:

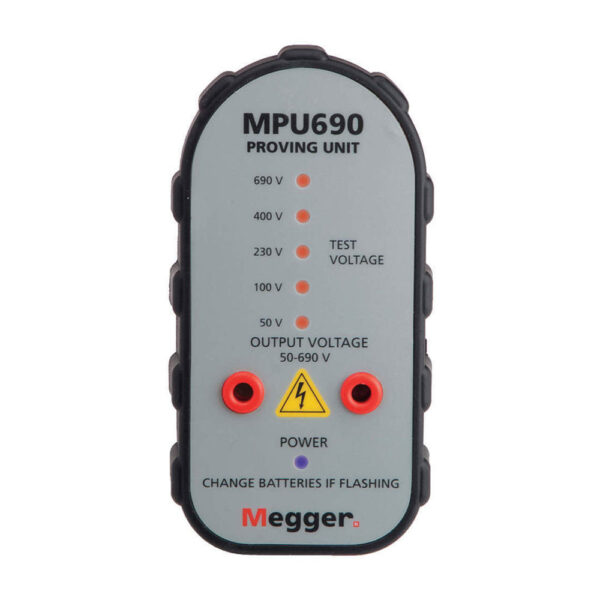

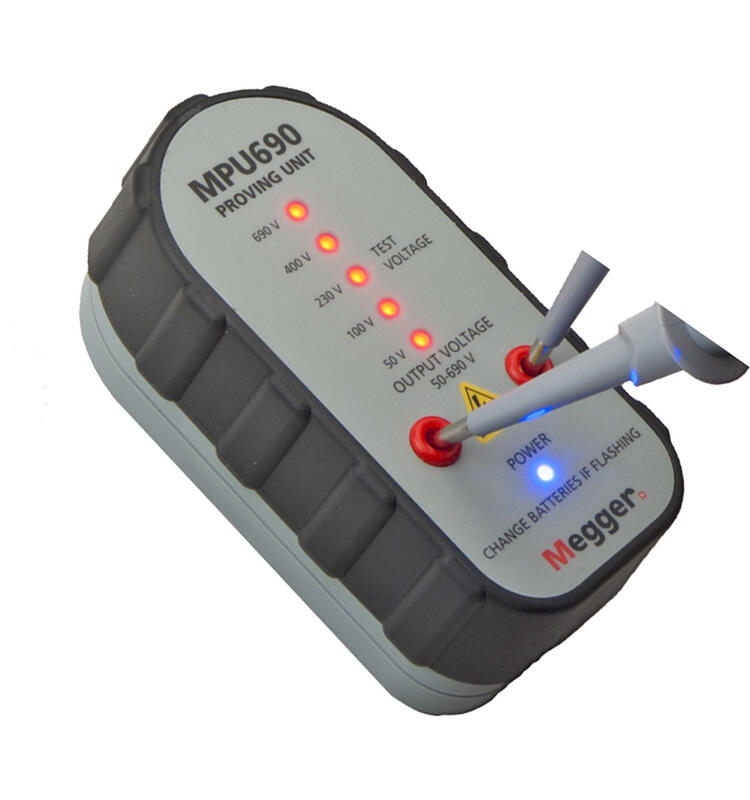

- Test instrumentet på kjent spenningskilde
- Utfør målingen
- Test instrumentet på nytt etterpå
Dette bekrefter at instrumentet fungerer korrekt gjennom hele arbeidsoperasjonen.
Viktigheten av riktig måleinstrument
Ved arbeid i tavler og fordelingsanlegg er det viktig å bruke instrumenter med riktig sikkerhetsklassifisering. CAT IV-godkjente instrumenter er utviklet for bruk nær installasjonens spenningskilde og gir høy beskyttelse mot overspenninger.

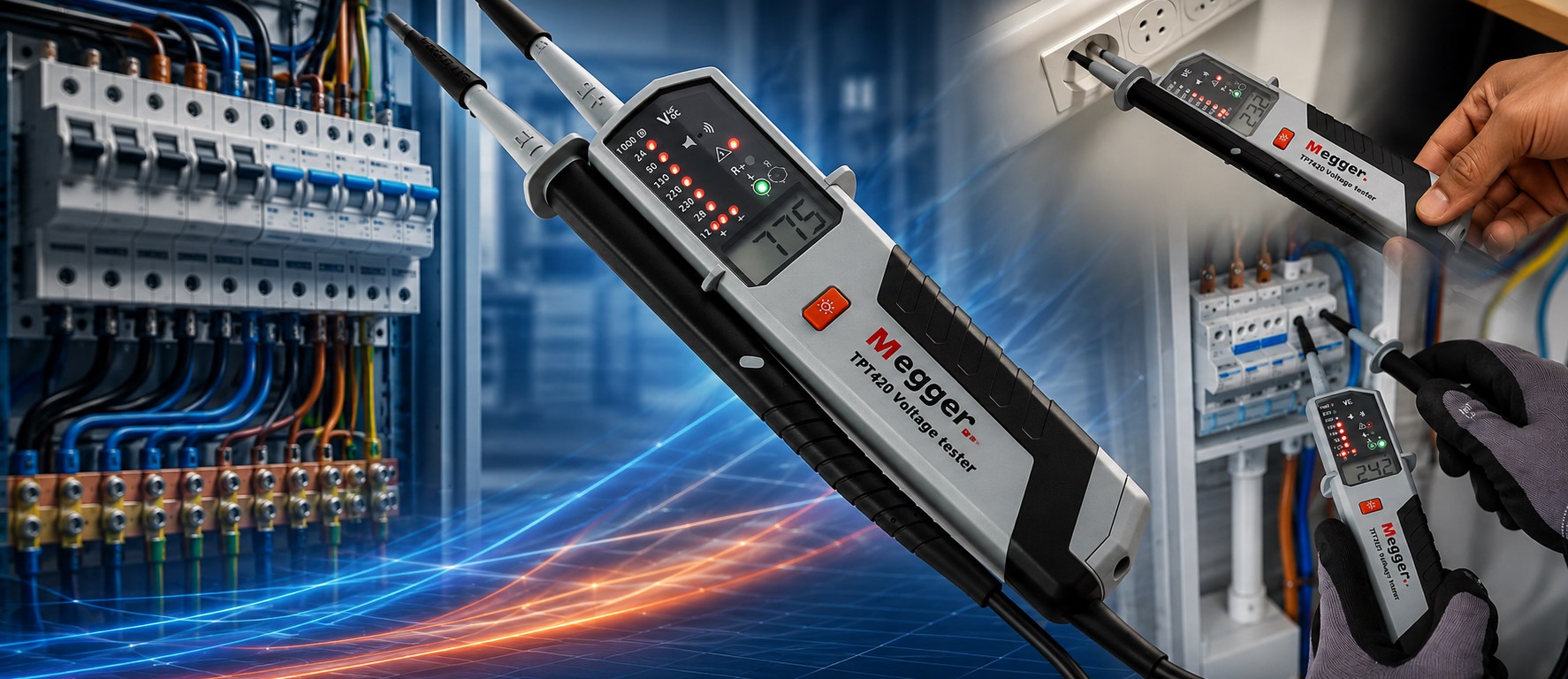

Et eksempel er spenningsdetektoren fra Megger, TPT420, som er utviklet for profesjonell bruk i elektriske installasjoner.
Instrumentet har blant annet:
- CAT IV 1000 V klassifisering
- Spenningsmåling AC/DC
- Kontinuitetstest
- Faserotasjonsmåling
- IP64 kapsling
- Spenningsindikasjon selv uten batteri
Kontinuitets- og faserotasjonstesting
Kontinuitetstest brukes for å kontrollere at ledere og forbindelser har elektrisk sammenheng, mens faserotasjonsmåling sikrer korrekt fasefølge i trefasesystemer. Begge deler er viktige ved installasjon, feilsøking og vedlikehold.
Konklusjon
EN 50110-1 understreker hvor viktig korrekt spenningsdeteksjon er for sikkert arbeid på elektriske anlegg. Ved å bruke godkjente topolet spenningstestere og følge etablerte sikkerhetsrutiner kan risikoen for elektriske ulykker reduseres betydelig.
