Typisk feil scenarie på nevnte inntakskabel er at man ikke får frem spenningen til abonnenten på alle fasene, dvs. fasebrudd.

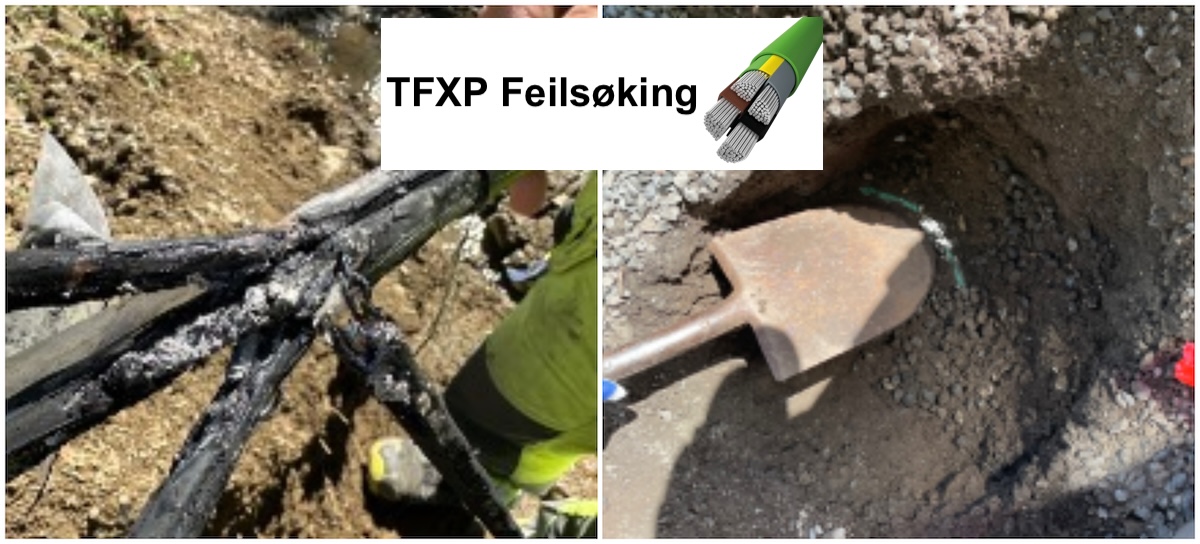

Årsaken er at ytterkappen har fått en skade hvor fukt har kommet inn i kabel-konstruksjonen. Vannet har så fulgt faseleder til det laveste punktet langs traseen og lagt seg der som en vannlås. Over tid korroderer så aluminiumslederen og blir til hvitt pulver. Dette gir et brudd på fasen som ofte kan være ganske stort, typisk mange centimeter, og støtgeneratoren klarer dermed ikke skape overslag.

Hvordan finne bruddstedet uten bruk av støtspenningsgenerator?

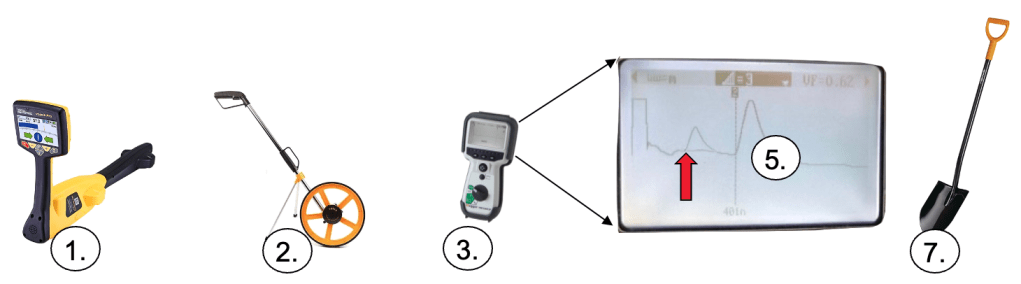

1. Søk opp kabel fra fordelingsskap til bolig og merk trasen.
2. Mål total kabellengde med målehjul.
3. Mål kabellengde med reflektometer (TDR) med smalest mulig pulsbredde på frisk fase.
4. Juster inn pulshastighet inntil avstand til ende refleksjon stemmer med målt kabellengde.
5. Sammenlign så frisk fase med fase som har bruddet og mål lengde til bruddstedet.
6. Bruk målehjul til å finne skadestedet. (Mål gjerne TDR avstand fra begge ender av kabelen slik at man ser at feilstedet stemmer.)
7. Grav ned og avdekk feilstedet 🙂

Ta gjerne kontakt med Megger for mer informasjon eller veilledning på post@megger.no.
